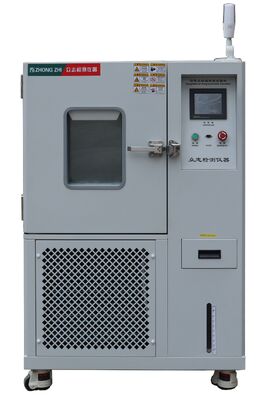

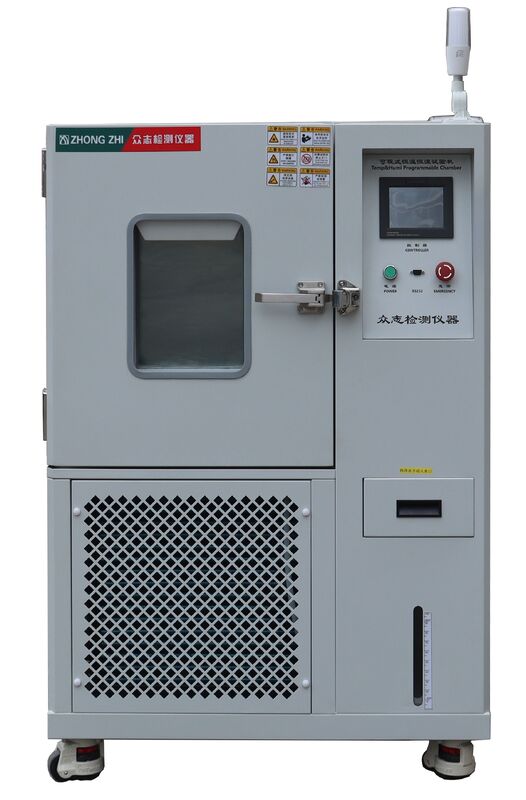

غرفة اختبار درجة الحرارة والرطوبة القابلة للبرمجة

I. الوظائف الرئيسية والاحتياطات للمعدات

1.الملف الشخصي للمنتج

تم تصميم هذه السلسلة من المنتجات في المقام الأول لمحاكاة البيئات القاسية التي تتم مواجهتها أثناء النقل والتخزين والتشغيل للأدوات الإلكترونية التناظرية والمواد المتقدمة والمكونات الكهربائية وقطع غيار السيارات والمعادن والإلكترونيات والمواد الفضائية. فهو يقيم المقاومة الحرارية، وتحمل البرد، ومقاومة الرطوبة للمواد أو المكونات أو المعدات في ظل الظروف القاسية بما في ذلك التعرض لفترات طويلة لدرجات حرارة عالية/منخفضة ودورات حرارية متناوبة، مع تقييم الأضرار المحتملة أو تقليل العمر الافتراضي الناجم عن هذه الضغوط البيئية.

2.وظيفة المنتج

هذه السلسلة من مختبرات درجة الحرارة مناسبة لاختبار موثوقية المنتجات الصناعية، مع خصائص دقة التحكم في درجة الحرارة ومجموعة واسعة من التحكم. يلبي مؤشر الأداء متطلبات GB/T5170 "طريقة التحقق من المعلمات الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية ذات درجة الحرارة المنخفضة ودرجة الحرارة المرتفعة ومعدات اختبار درجة الحرارة الثابتة".

3.عينة اختبار

قيود

اختبار وتخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة

اختبار وتخزين عينات المواد المسببة للتآكل

اختبار أو تخزين العينات البيولوجية

اختبار وتخزين العينات ذات مصدر انبعاث كهرومغناطيسي قوي

4.حالة الحمل

متطلبات

يجب ألا يتجاوز إجمالي كتلة الحمولة 50 كجم لكل متر مكعب من حجم الاستوديو

الحجم الإجمالي للحمل لا يزيد عن 1/5 من حجم الاستوديو

في أي قسم متعامد مع اتجاه الريح السائد، يجب ألا يكون مجموع مساحات التحميل أكبر من العمل في ذلك الموقع

مساحة المقطع العرضي للغرفة هي 1/3. عندما يتم وضع الحمل، لا ينبغي أن يتم حظر تدفق الهواء

ثانيا. موقع تركيب المعدات وظروف بيئة التشغيل

1.متطلبات المكان

متطلبات حجم موقع تركيب المعدات

ج: لا يقل عن 800 ملم

ب: لا يقل عن 500 ملم

ج: لا يقل عن 1200 مم

الأرض مسطحة وجيدة التهوية.

لا يوجد اهتزاز قوي حول المعدات.

لا يوجد مجال كهرومغناطيسي قوي حول الجهاز؛

لا توجد مواد قابلة للاشتعال أو الانفجار أو التآكل أو الغبار حول المعدات؛

وجود مساحة مناسبة حول المعدات للاستخدام والصيانة؛

2.الحالة المحيطة

درجة الحرارة: 5~30 درجة مئوية، الرطوبة النسبية ≥85% رطوبة نسبية

الضغط: 86 كيلو باسكال ~ 106 كيلو باسكال

3.القوة القصوى

إجمالي القدرة المركبة هي 4.9 كيلو وات، بما في ذلك طاقة التبريد 1.2 كيلو وات، وقوة التسخين 1.4 كيلو وات، وقوة الترطيب 1.8 كيلو وات، وطاقة أخرى 0.2 كيلو وات.

4.الحد الأقصى الحالي

≥16 أ

5.معدات ترطيب إمدادات المياه

ضغط إمدادات المياه 0.2 ~ 0.4 ميجا باسكال، قطر أنبوب إمداد المياه 20 مم، جودة المياه يجب أن تفي بمعايير المياه من المستوى 3 المنصوص عليها في GB/T 6682-2008 مواصفات المياه في المختبر التحليلي وطرق الاختبار القياسية، واجهة إمداد المياه المحجوزة للمعدات 1/2 بوصة خيط داخلي، معدات مجهزة بحجم خزان يبلغ حوالي 20 لترًا

6.واجهة الصرف

يوجد صرف بالقرب من الجهاز على مسافة 2 متر خلف الجهاز

ملاحظة: قم بتوجيه الماء والمكثفات الموجودة في أنبوب إزالة عداد المياه إلى التدفق خارج الخزان

7.شروط إمدادات الطاقة ومصادر الطاقة

سلكين أحادي الطور AC220V + تأريض وقائي

نطاق تقلب الجهد: ±10% فولت

التردد: (50±0.5) نطاق تذبذب هرتز

مصدر الطاقة في وضع TN-S أو وضع TT

مقاومة التأريض للسلك الأرضي الواقي أقل من 4 أوم

يتعين على المستخدمين تثبيت مفاتيح الهواء أو الطاقة بسعة مناسبة للمعدات في موقع التثبيت، ويجب التحكم في المفتاح بشكل مستقل بواسطة المعدات

ثالثا. الحجم والحجم

1. نموذج

تشيكوسلوفاكيا-A-150G

2. حجم المعدات

150 لتر

3. الأبعاد الداخلية لغرفة الاختبار

العرض (العرض) 500 مم * الارتفاع (الارتفاع) 600 مم * العمق (العمق) 500 مم

4. الأبعاد الخارجية لغرفة الاختبار

العرض (العرض) 1020 مم * الارتفاع (الارتفاع) 1500 مم * العمق (العمق) 1220 مم

ملحوظة: مفصلة باب الماكينة ليست كبيرة الحجم! يجب التأكد من الأبعاد الخارجية من خلال تصميم المناظر الثلاثة النهائية!

رابعا. معلمات الأداء الرئيسية

1.        حالة الاختبار

يتم قياس اختبار أداء درجة الحرارة وفقًا للأحكام ذات الصلة لمعدات اختبار درجة الحرارة GB/T 5170.2-2017 عند القياس عند درجة الحرارة المحيطة +25 درجة مئوية بدون حمل؛ يتم وضع المستشعر عند مخرج الهواء لوحدة معالجة الهواء

2.        نطاق درجة الحرارة

-70 درجة مئوية～+150 درجة مئوية

3.     نطاق الرطوبة

20% رطوبة نسبية ~ 98% رطوبة نسبية (كما هو موضح أدناه)، لا يوجد حمل تسخين أثناء اختبار الرطوبة

4.        تقلبات درجة الحرارة

≦±0.5 درجة مئوية

5.        توحيد درجة الحرارة

.02.0 درجة مئوية (بدون تحميل)

6.        رحيل درجة الحرارة

±±2.0°C (بدون تحميل)

7.        تقلبات الرطوبة النسبية

≦±2.5% رطوبة نسبية

8.        انحراف الرطوبة

عندما تكون نسبة الرطوبة النسبية أكبر من أو تساوي 75%، فهي أقل من أو تساوي +2-3% رطوبة نسبية؛

<75% رطوبة نسبية عندما تكون ± 5% رطوبة نسبية؛

9.        معدل التدفئة

≥3 درجة مئوية/دقيقة (تحت ظروف عدم التحميل المتوسطة طوال العملية)

10.    معدل التبريد

1.2 ≥°C/دقيقة (في حالة متوسط ​​الحمولة الكاملة)

11.    ضجيج العمل

ما لا يقل عن 75 ديسيبل (ديسيبل) (يتم قياسه على مسافة 1 متر من باب الجهاز و 1.2 متر فوق سطح الأرض بواسطة جهاز كشف الضوضاء)

12.    الاختبار يلبي المعيار

GB/T-2423.1-2008 (IEC60068-2-1) الاختبار أ: طريقة اختبار درجة الحرارة المنخفضة.

GB/T-2423.2-2008 (IEC60068-2-2) الاختبار ب: طريقة اختبار درجة الحرارة العالية.

GB/T-2423.3-2016 (IEC60068-2-78:2012) الاختبار البيئي الجزء 2 طريقة الاختبار اختبار الرطوبة الثابتة واختبار الكابينة.

GB/T 2423.4-2008/IEC60068-2-30:2005 الاختبار البيئي للمنتجات الكهربائية والإلكترونية الجزء 2: اختبار طرق الاختبار ديسيبل: الحرارة الرطبة المتناوبة (دورة 12 ساعة + 12 ساعة)

GJBl50.3-2009 MIL-STD-810D طريقة اختبار درجة الحرارة العالية.

GJBl50.4-2009 (MIL-STD-810D) طريقة اختبار درجة الحرارة المنخفضة.

13.    المعدات تلبي طريقة التفتيش

GB-T-10586-2008 الشروط الفنية لغرفة اختبار درجة الحرارة المنخفضة

GB/ T 5170.1-2016 طريقة الفحص لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية الجزء 1: عام

GB/T 5170.2-2017 طريقة الفحص لمعدات الاختبار البيئي الجزء 2: معدات اختبار درجة الحرارة

GB/ T 5170.5-2016 طريقة الفحص لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية الجزء 5: معدات اختبار الحرارة الرطبة

GB/T5170.18-2005 طريقة التحقق من المعلمة الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية معدات اختبار الدورة المركبة لدرجة الحرارة/الرطوبة

V. خصائص هيكل الصندوق

1.        تخطيط هيكل مربع الاختبار

تعتمد غرفة الاختبار تصميم الهيكل المتكامل، حيث يوجد جسم غرفة الاختبار في الجزء العلوي الأيسر، وغرفة التبريد الميكانيكية في الجزء السفلي الأيسر، وصندوق التحكم في اليمين؛

تم تجهيز المعدات بعجلات Foma في الأسفل لسهولة النقل وتحديد المواقع

صندوق المعدات مصنوع من طلاء مخبوز بألواح فولاذية مدلفنة على البارد، سمك اللوحة 1.2 مم، لون الطلاء المخبوز رمادي فاتح، رقم اللون RAL7035، الصندوق الداخلي مصنوع من الفولاذ المقاوم للصدأ SUS304 #، سمك اللوحة 1.2 مم؛

تعتمد المعدات هيكل الإطار، ويتم لحام الجزء السفلي من الصندوق بقناة فولاذية لزيادة قوة الصندوق

مادة العزل: رغوة البولي يوريثان الصلبة + ألياف زجاجية بسمك 100 مم

يتم وضع قاطع دائرة حماية مصدر الطاقة العام وكابل إمداد الطاقة وأنبوب الصرف خلف الجهاز

يتم إغلاق باب الصندوق بشريط إغلاق من مطاط السيليكون، والذي تم تصميمه خصيصًا ليكون مقاومًا للحرارة وغير سام وفائق المرونة.

تم تجهيز الجزء السفلي من الصندوق الداخلي بفتحة تصريف، والتي يمكنها تفريغ المكثفات بسرعة

يتم وضع فتحة تخفيف الضغط التلقائي في الجزء العلوي من الصندوق

2.        استنزاف المياه

الجزء السفلي من الصندوق الداخلي مجهز بفتحة تصريف، ونظام الصرف مرتب على الجانب الخلفي للمعدات. يتم إدخال أنبوب الصرف في نظام شبكة أنابيب الصرف الصحي الخاص بالمستخدم (يوفر المستخدم واجهة شبكة أنابيب الصرف الصحي في الموقع)

3.        فتحة تخفيف الضغط

يتم وضع نوافذ موازنة الضغط المتعددة على حافة الجزء الخلفي من الصندوق. عندما يتوسع باب المفتاح أو الهواء الموجود داخل الصندوق، يمكن تفريغ الضغط بسرعة وبشكل تلقائي؛

4.        باب الغرفة

باب بمفصلة واحدة، حجم واضح فعال W500mm*H600mm

مادة الباب هي نفس مادة الجسم

قفل باب مستورد، نوع مفتوح للخارج

المادة العازلة بسمك الباب 100 مم هي رغوة البولي يوريثان الصلبة

تم تصميم صينية مياه أسفل الباب لمنع تكثيف الجدار الداخلي للباب من السقوط على الأرض الخارجية؛

5.        مادة الحاوية

يتم استخدام لوحة الفولاذ المقاوم للصدأ SUS304#، ويتم استخدام معدات القطع بالليزر الدقيقة لقطع وتشكيل ثني السرير القابل للطي باستخدام الحاسب الآلي، ثم يتم استخدام لحام قوس الأرجون للحام الكامل والطحن والتلميع. سمك اللوحة الفولاذية 1.2 مم؛ يتم وضع الصندوق الداخلي على جانبي طاولة دعم حامل العينات لدعم إطار الفهرسة، والذي يمكنه ضبط التباعد بين رفوف العينات

6.        مادة الصندوق الخارجي

يتم تصنيع المنتج باستخدام ألواح فولاذية مدلفنة على البارد، ومعدات القطع بالليزر الدقيقة، وآلات الثني CNC للتشكيل. بعد خضوعها للحام والتلميع بقوس الأرجون، فإن السطح الفولاذي يخضع للغسيل الحمضي الشامل لإزالة الصدأ. بالمقارنة مع طرق الطلاء بالرش التقليدية، توفر هذه العملية مظهرًا أكثر جمالية مع تعزيز مقاومة التآكل وقدرات منع الصدأ بشكل كبير. يبلغ سمك اللوحة الفولاذية 1.2 مم (اللون: RAL7035 أبيض).

7.        ختم الشريط المشترك

ينقسم شريط إغلاق الباب إلى طبقتين، الطبقة الداخلية عبارة عن شريط مطاط السيليكون المقاوم لدرجات الحرارة العالية والمنخفضة، والذي يمكنه عزل الصندوق الداخلي بالكامل عن العالم الخارجي في ظل ظروف درجات الحرارة العالية والمنخفضة؛ يمكن أن يعمل شريط مطاط السيليكون لفترة طويلة في نطاق -80 درجة مئوية إلى 200 درجة مئوية دون تصلب أو شيخوخة؛

8.        مفصلات من الفولاذ المقاوم للصدأ

يتم تثبيت الجانب الأيسر من باب الصندوق بمجموعة من المفصلات عالية القوة. يمكن للمفصلة الواحدة أن تتحمل 3 أطنان من القوة أفقيًا دون أن تنكسر، وعندما يتم ثنيها للخلف، فإن قطعتي المفصلة تتشوه تمامًا وتدمج في قطعة واحدة دون أن تنكسر؛

9.        مقبض الباب

قفل الباب يعتمد قفل الباب القسري الأسطوانة:

يتم استخدام باب الصندوق في الداخل والخارج، باستخدام مبدأ الرافعة، مع إلحاح قوي، وتوفير العمالة، ويمكن تحقيق لمسة يد واحدة لفتح الوظيفة وإغلاقها.

10.    هيكل العادم

يتم اعتماد وضع دوران الهواء القوي للتدوير القسري الداخلي ومخرج الهواء العلوي وعودة الهواء السفلي. يمكن لعاكس مخرج الهواء أن يوزع الهواء البارد والساخن إلى الجزء الداخلي بالكامل من المستودع، وهو موحد ومستقر

11.    عجلة الرياح الألومنيوم

تتميز عجلة الرياح المصنوعة من الألومنيوم ذات الطرد المركزي متعددة الشفرات بخصائص الوزن الخفيف، وحجم الهواء الكبير، وضغط الرياح العالي، ومقاومة درجات الحرارة العالية والمنخفضة، ومعامل التمدد الصغير، وضوضاء التشغيل المنخفضة.

12.     نافذة المراقبة

يتم إرفاق الباب بطبقات متعددة من نافذة المراقبة الزجاجية الكبيرة المجوفة، مع تسخين كهربائي (ضبط تلقائي) وجهاز مضاد للصقيع ومضاد للتكثيف؛ تم تجهيز النافذة بمجموعة من مصابيح إضاءة النافذة، بحيث يمكنك مراقبة حالة الاختبار لعينة الاختبار الموجودة في الصندوق بوضوح في أي وقت من خلال نافذة المراقبة؛

13.    اتصال الصك

يتم فتح فتحة بقطر 100 مم على الجانب الأيسر من الصندوق، ويتم توفير غطاء ثقب وسدادة سيليكون

14.    رف مواد الاختبار

يتم ثقب الفولاذ المقاوم للصدأ SUS304# وثنيه في شبكة. إنه سهل الاستخدام، ويمكن تعديل التباعد بين رفوف المواد إلى الحد الأدنى الذي يبلغ 45 مم، ويوجد رفان قياسيان للعينات

15.    مبدأ دوران الهواء

مروحة عالية الطاقة مدفوعة بمحرك خارجي بعمود من الفولاذ المقاوم للصدأ، محرك المروحة مثبت خارجيًا؛

يتم تشغيل الهواء بواسطة المحرك ويتدفق بالكامل عبر السخان ومبخر التبريد.

بعد تسخينه/تبريده بالكامل إلى قيمة درجة الحرارة المطلوبة، يدور الهواء داخل الصندوق ويتبادل الحرارة مع العينة من خلال الحمل الحراري

يتم تشغيل الدوران القسري للهواء بواسطة محرك ذو عمود طويل غير متزامن ذو جهد منخفض ومقاوم لدرجة الحرارة العالية

يتم استخدام مروحة الطرد المركزي ذات الشفرات المتعددة لتحريك الهواء بشفرات سبائك الألومنيوم

16.    مبدأ نظام التحكم

سخان كهربائي سلكي من سبائك النيكل والكروم عالي الجودة، تحكم SSR، مزود بمفتاح درجة حرارة مستقل للحماية من درجة الحرارة الزائدة

عندما يتم تنشيط السخان، سترتفع درجة حرارة السطح.

يتم زيادة درجة حرارة الهواء بعد مروره عبر سلك التسخين، ويتم تمدد الحرارة إلى الهواء وقطع الاختبار في الصندوق، وذلك ليلعب دوراً في التسخين وارتفاع درجة الحرارة.

يتم التحكم بدقة في طاقة التسخين عن طريق خوارزمية PID، ويتم ضبط طاقة الخرج من خلال مرحل الحالة الصلبة.

يوفر نظام التبريد ما يكفي من مادة التبريد ذات درجة الحرارة المنخفضة للمبادل الحراري، بحيث تكون درجة حرارة المبادل الحراري أقل من درجة حرارة الهواء. يتم امتصاص الحرارة الموجودة في الهواء وإخراجها من الصندوق بواسطة المبادل الحراري، بحيث تنخفض درجة حرارة الهواء ويتم تحقيق تأثير التبريد.

يتم التحكم بدقة في قوة التبريد عن طريق خوارزمية PID، ويتم ضبط معدل التدفق وقدرة التبريد لغاز التبريد من خلال صمام الملف اللولبي.

سادسا. نظام التبريد

1.ضاغط التبريد

استخدم ضواغط الحرارة المنخفضة المستوردة من أوروبا

2.طريقة التبريد

مكثف زعانف مبرد بالهواء، ومروحة تبريد لتبديد الحرارة

3.مقياس التبخر

مبادل حراري أنبوبي مع翅أنابيب نيد

4.مجموعة اختناق

صمام التمدد الحراري، الأنبوب الشعري

5.وضع التحكم في آلة التبريد

تقوم وحدة التحكم المنطقية القابلة للبرمجة لنظام التحكم تلقائيًا بضبط حالة تشغيل آلة التبريد وفقًا لظروف الاختبار

دائرة تبريد غاز إرجاع الضاغط

6.جميع قطع التبريد المستوردة

7.المكثف التبخيري

يتميز المبادل الحراري للوحة مع لحام النحاس بدرجة حرارة عالية بمزايا مساحة السطح الصغيرة وفقدان الطاقة المنخفض وكفاءة نقل الحرارة العالية

8.كريوجين

مؤشر استنفاد الأوزون لـ R404a/R23 هو 0

9.مليئة بالنيتروجين

عملية اللحام

يوصى باستخدام أنابيب النقل ذات درجة الحرارة المنخفضة لاستخدام أنابيب نحاسية عالية الجودة خالية من الأكسجين، وتصنيع الأنابيب، ولحام النيتروجين، و48 ساعة من عملية منع التسرب بالضغط العالي لضمان جودة اللحام.

10.التحكم في توفير الطاقة

يستخدم نظام التبريد تقنية توازن التبريد، مما يحقق توفيرًا في الطاقة بنسبة 30% تقريبًا ويقلل تكاليف التشغيل بشكل فعال. كما هو موضح في الرسم البياني أعلاه، يحافظ التوازن الحراري على درجة حرارة ثابتة عن طريق ضبط مخرجات التسخين. عندما تظل قدرة التبريد للضاغط ثابتة، فإن التسخين المستمر يزيد من هدر الطاقة ويفرض نفقات غير ضرورية على المستخدمين. وفي المقابل، تعمل تقنية توازن التبريد على تنظيم قدرة التبريد للحفاظ على ثبات درجة الحرارة. مع اقتراب درجة الحرارة من النقطة المحددة، تنخفض قدرة التبريد تدريجيًا من خلال التحكم PID (PID يشير إلى المشتق التكاملي النسبي)، مما يضمن ثبات درجة الحرارة مع تحقيق كفاءة الطاقة. من الناحية النظرية، يمكنها تحقيق ناتج تسخين صفر، على الرغم من أن التسخين المتبقي البسيط قد يحدث في الإنتاج الفعلي

11.مميزات نظام التبريد

أ.تم اختبار خط أنابيب النظام بأكمله بضغط هواء يبلغ 22 كجم.

ب.أنظمة التدفئة والتبريد مستقلة تمامًا.

ج.مع الخصائص التقنية المهنية لشركتنا، لا يمكن أن يتضرر تدفق الهواء ذو ​​درجة الحرارة العالية والضغط العالي من خلال الفتح المتزامن لآلة التبريد.

د.يتم التحكم بالكامل في جميع إجراءات التشغيل لنظام التبريد بواسطة وحدة تحكم الكمبيوتر الصغير.

ه.يحتوي الجزء السفلي من الضاغط على صينية مياه يمكنها تجميع التكثيف الناتج عن الصقيع.

ف.يحتوي الضاغط على مستشعر درجة حرارة PTC مدمج لتحقيق الحماية من درجة الحرارة الزائدة عند ارتفاع درجة حرارة الضاغط.

ز.تم تجهيز الضاغط بواقي ضغط الزيت لتحقيق حماية ضغط الزيت للضاغط.

ح.يقوم جهاز حماية الضغط العالي والمنخفض بمراقبة ضغط سائل التبريد أثناء تشغيل الجهاز. بمجرد أن يتجاوز ضغط غاز التبريد الحد الأقصى لضغط النظام أو ينخفض ​​إلى أقل من الحد الأدنى للضغط الذي حدده النظام، فإنه سيطلق إنذارًا على الفور ويقطع مصدر الطاقة حتى تتم إزالة العطل.

يستخدم نظام التبريد أجزاء العلامة التجارية المستوردة، والجودة موثوقة، لضمان استقرار النظام.

سابعا. نظام التحكم الكهربائي

1.تحكم

شاشة لمس TFT LED LCD ملونة حقيقية مقاس 7 بوصات (دقة HD: 1024×600)، تحكم ذكي PID متعدد المجموعات. العرض المباشر لقيم القياس في الوقت الحقيقي (PV)؛ عرض درجة الحرارة. عرض درجة حرارة مراقبة متعددة القنوات قابلة للتطوير؛ عرض رقم البرنامج وتسلسل الدورة ووقت التشغيل وعدد الدورات؛ عرض الرسم البياني المنحني. عرض حالة إخراج التتابع وPID

2.وضع التشغيل

تشغيل البرنامج، عملية القيمة الثابتة. العملية برمتها هي التحكم الآلي الذكي PID

3.نموذج التحكم

يتم ضبط التحكم المشترك في درجة الحرارة والرطوبة/التحكم الفردي في درجة الحرارة تلقائيًا وفقًا لقيمة ضبط الرطوبة

4.لغة التشغيل

شاشة التبديل الصينية/الإنجليزية/الروسية الأصلية

5.تحديد الطريق

واجهة تشغيل الحوار بين الإنسان والآلة، والإدخال باللمس

6.إدخال درجة الحرارة والرطوبة

PT100 الصف مقاومة البلاتين

7.دقة العرض

درجة الحرارة: 0.01 درجة مئوية؛ الرطوبة: 0.1% ر؛ الوقت: 1 دقيقة؛

8.قدرة البرنامج ووظيفة التحكم

عدد البرامج المتاحة: ما يصل إلى 100 مجموعة، ويتكون كل برنامج من 1-100 مقطع. حد تنفيذ الأمر: يمكن تنفيذ كل أمر حتى 999 مرة. يمكن تكوين إعدادات انحدار البرنامج عبر المخطط الزمني، مما يسمح بحد أقصى لمدة مقطع تبلغ 99 ساعة و99 دقيقة بين البرامج، مع تحديد الحد الأدنى للمدد بدقيقة واحدة. يمكن أيضًا ربط البرامج للاستخدام المشترك

يتميز النظام بوظائف التحرير والمسح والإدراج مع التحكم في إخراج إشارة الوقت (التحكم في إجراءات التشغيل/الإيقاف لكائنات الاختبار). أثناء تنفيذ البرنامج، فإنه يدعم قطاعات القفز ووظائف الانتظار. تسمح الشاشة بتعديل الإضاءة الخلفية مع إعدادات المدة القابلة للتخصيص. يمكن تكوين حماية الشاشة للإيقاف المؤقت أو اليدوي. تتضمن الميزات الرئيسية النسخ المتماثل للبرنامج، وأمر النسخ، ووظائف الاتصال، وتحرير عنوان التجربة. فهو يحتفظ بالبرامج أثناء انقطاع التيار الكهربائي ويستأنف التنفيذ تلقائيًا عند إعادة الاتصال. تم دمج وظائف بدء التشغيل/إيقاف التشغيل المجدولة، وإمكانيات تعديل التاريخ/الوقت، وآليات قفل المفتاح/الشاشة، وعرض الصور في وضع الاستعداد.

9.وضع التحكم في الإخراج

PID + SSR إخراج التحكم الآلي. يقوم PID تلقائيًا بضبط مخرجات التسخين. يتميز نظام التبريد بطرف بارد وتحكم إلكتروني متعدد الاتجاهات في صمام التمدد، مما يسمح بتعديلات الصمام المقابلة بناءً على درجة حرارة شفط الضاغط/العادم والضغط لتحسين ظروف التشغيل. يمكن للتحكم الإلكتروني في صمام التمدد التبديل بين التحكم في ضغط المبخر والتحكم التقليدي في درجة الحرارة

10.وظيفة الاتصال

يمكن الاتصال بالكمبيوتر لعرض المنحنى وجمع البيانات؛

يمكن استخدامه كنظام مراقبة وتحكم عن بعد؛

يمكن التحكم في أجهزة متعددة بشكل متزامن؛

RS-485/RS-232

واجهة إيثرنت RJ45

لعب USB.

11.التخزين على محرك أقراص USB

يمكنك توصيل USB 1G-32G لتنزيل المنحنيات التاريخية والبيانات التاريخية ومعلمات نظام التحكم ووظيفة التوصيل السريع

12.طريقة تسجيل البيانات

ذاكرة الوصول العشوائي مع حماية البطارية، 8-10 سنوات، يمكن أن توفر القيمة المحددة للجهاز، وقيمة أخذ العينات ووقت أخذ العينات؛ يمكن ضبط فترة تسجيل المنحنى على 30 إلى 180 ثانية، ويمكن لأقصى وقت للذاكرة تخزين منحنيات تاريخية مستمرة لمدة 90 يومًا، والبيانات التاريخية (عندما يكون وقت أخذ العينات دقيقة واحدة)، بدون الاستخدام المستمر، يمكن حفظ البيانات لأكثر من 10 سنوات

13.وظيفة الذاكرة انقطاع التيار الكهربائي

يمكن ضبط وضع استرداد انقطاع التيار الكهربائي على النحو التالي: التشغيل الساخن/التشغيل البارد/التوقف.

14.جدولة وظيفة التمهيد

يمكنك ضبط وقت بدء التشغيل حسب الرغبة. بعد تشغيل الطاقة، سيتم تشغيل الجهاز تلقائيًا عند انتهاء الوقت.

15.نظام توافق البرمجيات

نظام التشغيل ويندوز

16.وظائف البرمجيات المفتوحة

دعم رمز المستوى الأعلى لجهة خارجية للتحكم في وظائف بدء تشغيل الجهاز وإيقافه وتسجيل البيانات

ملاحظة: توفر وحدة التحكم رموزًا وظيفية، ويمكن للمستخدم تحرير برنامج الكمبيوتر العلوي لتحقيق مراقبة وتحكم موحدين

17.اتصالات الشبكة

يمكن توصيله بشبكة إيثرنت من خلال برامج احترافية، ويمكن التحكم فيه عن بعد ومساعدته من خلال الشبكة. ويمكنه أيضًا جمع بيانات الاختبار عبر الشبكة، ويمكنه التحكم في أجهزة متعددة في نفس الوقت.

18.عرض الوضع

في الجزء العلوي من الجهاز، قم بتركيب جهاز إنذار صوتي وضوئي أسطواني ثلاثي الألوان (باستخدام مصابيح LED)؛ عند اكتمال التشغيل أو التشغيل، يظل الضوء الأصفر مضاءً؛ عند التشغيل بشكل طبيعي، يظل الضوء الأخضر مضاءً؛ عند توقف الطوارئ أو حدوث إنذار لعطل في المعدات، يظل الضوء الأحمر قيد التشغيل ويصدر صوت الجرس بشكل متقطع؛

19.مروحة تعميم

مقاوم لدرجات الحرارة العالية، محرك ذو عمود طويل، آمن للمحرك في المساحة الخارجية، يمتد العمود إلى الداخل، يتم تثبيت الطرف الخلفي للعمود بعجلة مروحة الخلط؛ تدابير العزل الخاصة ونظام تبديد الحرارة لتحسين سلامة المحرك.

20.وضع التحكم في التدفئة

يرسل جهاز التحكم في درجة الحرارة أوامر بناءً على درجات حرارة محددة مسبقًا وإشارات من مستشعر درجة الحرارة داخل غرفة الاختبار. من خلال دائرة منطقية، فإنه ينظم وحدة التحكم SSR لضبط خرج السخان. يعمل هذا النظام بشكل موثوق باستخدام تقنية عدم التلامس، وتشغيل بدون شرارة، وعمر افتراضي طويل، وضوضاء منخفضة، وأداء خالي من التداخل الكهرومغناطيسي، وسرعة تبديل سريعة، وقدرة قوية على مقاومة التداخل، وتصميم مضغوط، ومقاومة الاهتزاز والتأثير، وميزات مقاومة للانفجار، ومقاومة للرطوبة، والتآكل. إنه يحقق التحكم المباشر في الأحمال ذات التيار العالي من خلال الحد الأدنى من إشارات الإدخال.

ثامنا. نظام حماية السلامة

1.        حماية من درجة الحرارة الزائدة

صندوق الاختبار عبارة عن جهاز إلكتروني مستقل وقابل للتعديل للحماية من درجة الحرارة الزائدة، وحماية توازن الضغط التلقائي.

2.        نظام التبريد

ارتفاع درجة حرارة الضاغط، حماية الضغط العالي، حماية التيار الزائد للمحرك.

3.        مروحة تعميم

 حماية الزائد

4.        سعر حراري

حماية من درجة الحرارة الزائدة: حماية ماس كهربائى

5.        نظام الترطيب

مرطب للحماية من نقص الماء الناتج عن الحروق الجافة، والحد من حماية المرطب من درجة الحرارة، وحماية دائرة قصر المرطب

6.        العرض العام

حماية من الجهد الزائد والحمل الزائد وحماية الدائرة القصيرة

7.        دائرة التحكم

الزائد وحماية ماس كهربائى

8.        نظام تبريد الضاغط

حماية الزائد لمروحة التبريد

تاسعا. معايير القبول والتحقق من طرف ثالث

1. معايير القبول: المؤشرات الفنية تكون وفقاً للطرق المحددة في "الاتفاقية الفنية" الموقعة بين الطرفين.

2. طريقة القبول: يتم القبول الرسمي على موقع المشتري.

3. قبل التسليم، يجب على المشتري أن يطلب من طرف ثالث (تمت معايرته بواسطة المركز الوطني لاختبار جودة معدات الاختبار البيئي وأصدر تقرير فحص صالحًا) للمشاركة

ويتحمل المشتري رسوم القبول. وفي حالة فشل القبول الأول، يتحمل المورد تكلفة القبول التالي بعد تحسين المورد

يتعهد فانغ.

4. يجب على العميل أن يعهد إلى المركز الوطني لاختبار جودة معدات الاختبار البيئي للتحقق،

X. قائمة المواد الرئيسية

الحادي عشر. دعم البيانات الخاصة بالمعدات عند خروجها من المصنع

1.        قائمة تعبئة المصنع للمعدات                    1 نسخة

2.        رسم تخطيطي للمعدات الكهربائية               1 نسخة

3.        دليل المعدات                                  1 نسخة

4.        شهادة تأهيل المعدات                      1 نسخة

5.        بطاقة ضمان المعدات                             1 نسخة

6.        تقرير التفتيش على المعدات                      1 نسخة

7.        الشاش الكرة الرطبة                                      5 قطع

8.        قرص برنامج مراقبة وحدة التحكم                     1 قطعة

9.        صينية رف عينة الاختبار                                 2 قطعة

10.    دعم قضبان السكك الحديدية                                  4 قطع

الثاني عشر. ضمان الجودة والالتزام بالخدمة

1.        الغرض: بناءً على مفهوم المنفعة المتبادلة والخدمة المربحة للجانبين، تلبية احتياجات العملاء بالكامل لتحقيق رضا العملاء.

2.        ما قبل البيع: الاستشارة الفنية المهنية، واقتراح خطة اختبار المنتج، وتركيب غرفة الاختبار وخطة البناء؛

3.        في عملية المبيعات: التواصل مع العملاء، وتقرير التقدم، والتوجيه، والتثبيت، وتصحيح الأخطاء، والتشغيل التجريبي، وما إلى ذلك، والتعاون مع العملاء للقياس؛

4.        التدريب: وفقًا لمتطلبات العقد، يمكن توفير التدريب في الموقع عند تركيب المعدات وتصحيح أخطائها ووضعها قيد الاستخدام للمستخدمين؛ يمكن ترتيب المستخدمين للحضور إلى الشركة للحصول على تدريب فني في الموقع أثناء تصحيح أخطاء المعدات في المصنع، حتى يتمكن العملاء من فهم أداء المعدات، وتدريب طريقة الاستخدام الصحيحة، وتقليل الفشل الناجم عن الاستخدام غير السليم للمعدات، وتوفير تكلفة الصيانة للعملاء؛

5.        خدمات ما بعد البيع: التدريب الفني: التشغيل والصيانة، واستكشاف أخطاء الأخطاء الشائعة وإصلاحها؛ المتابعة المنتظمة: فحص المعدات، والقضاء على المخاطر المحتملة، ونشر آخر تحديثات الصناعة؛ دعم احتياطي قطع الغيار المتخصصة؛ يضمن فريق خدمة ما بعد البيع المخصص حل الأخطاء في الوقت المناسب وبشكل فعال من خلال خدمات الإصلاح الفعالة.

6.        الالتزام بالخدمة: الطريقة: خط ساخن لخدمة العملاء على مدار الساعة طوال أيام الأسبوع وبريد إلكتروني مخصص. المتطلبات: تقديم إجابات واضحة خلال 4 ساعات. بالنسبة للخدمات في الموقع: يلزم الوصول على مدار 24 ساعة داخل المحافظة، وخدمة على مدار 24 ساعة للعملاء من خارج المقاطعة. تتمركز فرق المبيعات وما بعد البيع المخصصة في Dongguan أو مكاتب الشركة المحلية. يمكن التفاوض على الجداول الزمنية للإصلاح بناءً على ظروف محددة. اعتبارًا من تاريخ القبول، تظل المعدات مغطاة بالكامل بضماننا لمدة عام واحد (باستثناء الأضرار الناجمة عن الكوارث الطبيعية، أو انقطاع التيار الكهربائي، أو التشغيل غير السليم، أو أخطاء الصيانة). إذا حدث خلل في غرفة الاختبار بسبب عيوب التصنيع بينما يلتزم المستخدمون بإرشادات التخزين والاستخدام والتركيب، فسيقدم الفنيون لدينا إصلاحات مجانية خلال ساعات الخدمة المتفق عليها عند الإخطار. بالنسبة لمشكلات ما بعد الضمان، نلتزم بحلها على الفور مع فرض رسوم معقولة على العمالة والمواد.

الثالث عشر. التعبئة والتغليف والنقل:

1. التعبئة والتغليف: صناديق تعبئة النقل التي تلبي متطلبات QB/BWD008-2001

2. وسيلة النقل: الشحن

الرابع عشر. تمرين

يمكن توفير التدريب في الموقع عند تركيب المعدات وتصحيح أخطائها ووضعها قيد الاستخدام وفقًا لمتطلبات العقد؛

يمكن ترتيب المستخدمين للحضور إلى الشركة للحصول على تدريب فني في الموقع أثناء تصحيح أخطاء المعدات، حتى يتمكن العملاء من فهم أداء المعدات وتدريب الاستخدام الصحيح

الأساليب والتشغيل والصيانة والكشف عن الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها، وتقليل الفشل الناجم عن الاستخدام غير السليم للمعدات، وتوفير العملاء

تكاليف الصيانة التقريبية

الخامس عشر. مخطط هيكل الصندوق
