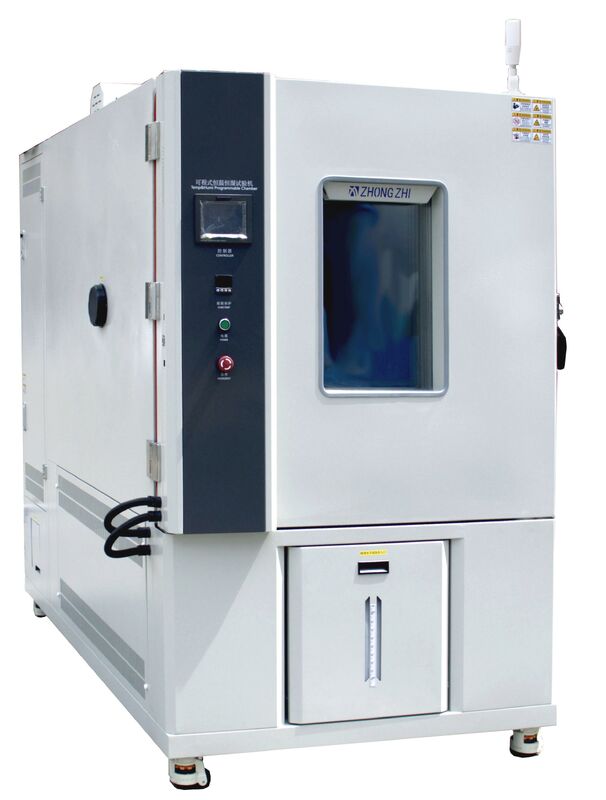

غرفة اختبار درجة الحرارة والرطوبة الثابتة القابلة للبرمجة

I. الوظائف والاحتياطات الرئيسية لاستخدام المعدات

1.        نظرة عامة على المنتج

تُستخدم هذه السلسلة من المنتجات في المقام الأول لمحاكاة البيئات القاسية ذات درجات الحرارة العالية والمنخفضة والرطبة التي قد تواجهها الأدوات الإلكترونية والمواد الجديدة والمعدات الكهربائية ومكونات المركبات والمعادن والمنتجات الإلكترونية ومواد الفضاء أثناء النقل والتخزين والاستخدام؛ أو في ظروف درجات الحرارة المرتفعة والمنخفضة بالتناوب. وهي مصممة لاختبار مقاومة المواد أو المكونات أو الأدوات لدرجات الحرارة المرتفعة والبرودة والرطوبة، بالإضافة إلى الأضرار المحتملة وانخفاض العمر الافتراضي

2.        وظيفة المنتج

هذه السلسلة من مختبرات درجة الحرارة مناسبة لاختبار موثوقية المنتجات الصناعية، مع خصائص دقة التحكم في درجة الحرارة ونطاق التحكم الواسع. يلبي مؤشر الأداء متطلبات GB/T5170 "طريقة التحقق من المعلمات الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - درجة حرارة منخفضة ودرجة حرارة عالية ومعدات اختبار درجة حرارة ثابتة".

3.        قيود عينة الاختبار

اختبار وتخزين عينات المواد القابلة للاشتعال والانفجار والمتطايرة

اختبار وتخزين عينات المواد المسببة للتآكل

اختبار أو تخزين العينات البيولوجية

اختبار وتخزين العينات ذات مصادر الانبعاث الكهرومغناطيسي القوية

4.        متطلبات حالة التحميل

يجب ألا يتجاوز إجمالي كتلة الحمولة 50 كجم لكل متر مكعب من حجم الاستوديو

الحجم الإجمالي للحمل لا يزيد عن 1/5 من حجم الاستوديو

في أي قسم متعامد مع اتجاه الرياح السائدة، يجب ألا يكون مجموع مساحات التحميل أكبر من ذلك الموجود في الموقع

مساحة المقطع العرضي للاستوديو هي 1/3. يجب ألا يمنع الحمل تدفق الهواء عند وضعه

ثانيا. موقع تركيب المعدات وظروف بيئة التشغيل

1.        متطلبات الموقع

متطلبات حجم موقع تركيب المعدات

ج: لا يقل عن 800 ملم

ب: لا يقل عن 500 ملم

ج: لا يقل عن 1500 مم

الارض مسطحة وجيدة التهوية

لا يوجد اهتزاز قوي حول الجهاز

لا يوجد مجال كهرومغناطيسي قوي حول الجهاز

لا توجد مواد قابلة للاشتعال أو الانفجار أو التآكل أو الغبار حول المعدات

اترك مساحة مناسبة حول الجهاز للاستخدام والصيانة

2.        الحالة المحيطة

درجة الحرارة: 5~30 درجة مئوية، الرطوبة النسبية أقل من 85% رطوبة نسبية

ضغط الهواء: 86 كيلو باسكال ~ 106 كيلو باسكال

3.        القوة القصوى

إجمالي الطاقة المثبتة 7.1 كيلووات هو 1.5 كيلووات لطاقة التبريد، 2.8 كيلووات لطاقة التدفئة، 1.8 كيلووات لطاقة الترطيب و0.2 كيلووات للطاقة الأخرى

4.        الحد الأقصى الحالي

≥22 أ

5.        ترطيب المعدات وإمدادات المياه

يتراوح ضغط إمداد المياه من 0.2 إلى 0.4 ميجا باسكال، وقطر أنبوب إمداد المياه 20 مم، ويجب أن تفي جودة المياه الخاصة بإمدادات المياه بمعايير المياه من المستوى الثالث المحددة في GB/T 6682-2008 مواصفات المياه في المختبرات التحليلية وطرق الاختبار. يحتوي الجهاز على واجهة محجوزة لإمداد المياه بخيط داخلي 1/2 بوصة، وقد تم تجهيز الجهاز بخزان مياه بحجم حوالي 20 لترًا

6.        منفذ الصرف

يتم توفير صرف بالقرب من الجهاز على بعد 2 متر خلف الجهاز

ملحوظة: قم بتوجيه الماء والمكثفات من العداد للتدفق خارج الخزان

7.        شروط إمدادات الطاقة ومصادر الطاقة

AC380V ثلاث مراحل وأربع أسلاك + تأريض وقائي

نطاق تذبذب الجهد المسموح به: ±10% فولت

نطاق تذبذب التردد المسموح به: (50±0.5) هرتز

مصدر الطاقة في وضع TN-S أو وضع TT

مقاومة التأريض للسلك الأرضي الواقي أقل من 4 أوم

يتعين على المستخدمين تكوين السعة المقابلة لمفتاح الهواء أو الطاقة للمعدات في موقع التثبيت، ويجب التحكم في هذا المفتاح بشكل مستقل لاستخدام المعدات

ثالثا. الحجم والحجم

1. نموذج

تشيكوسلوفاكيا-A-225G

2. حجم المعدات

225 لتر

3. حجم غرفة الاختبار

العرض (العرض) 500 مم * الارتفاع (الارتفاع) 750 مم * العمق (العمق) 600 مم

4. الأبعاد الخارجية لغرفة الاختبار

العرض (العرض) 700 ملم * الارتفاع (الارتفاع) 1850 ملم * العمق (العمق) 1660 ملم

ملحوظة: حجم الجزء الموجود خلف مفصل باب الماكينة غير متضمن! يرجى تأكيد الأبعاد الخارجية وفقًا للتصميم النهائي للرسم ثلاثي الأبعاد!

سادسا. معلمات الأداء الرئيسية

1.        حالة الاختبار

يتم قياس اختبار أداء درجة الحرارة وفقًا للأحكام ذات الصلة لمعدات اختبار درجة الحرارة GB/T 5170.2-2017 عندما تكون درجة الحرارة المحيطة +25 درجة مئوية ويكون الحمل فارغًا؛ يتم وضع المستشعر عند مخرج وحدة معالجة الهواء

2.        نطاق درجة الحرارة

-70 درجة مئوية～+150 درجة مئوية

3.        نطاق الرطوبة

20% RH ~ 98% RH (كما هو موضح أدناه)، لا يوجد حمل تسخين أثناء اختبار الرطوبة

4.        تقلبات درجة الحرارة

≦±0.5 درجة مئوية

5.        توحيد درجة الحرارة

.02.0 درجة مئوية (بدون تحميل)

6.        رحيل درجة الحرارة

≥±2.0°C (بدون تحميل)

7.        تقلبات الرطوبة النسبية

≦±2.5% رطوبة نسبية

8.        انحراف الرطوبة

≥75% رطوبة نسبية،≥+2-3% رطوبة نسبية؛

<75% ر، ± ± 5% ر؛

9.        معدل التدفئة

≥3°C/دقيقة (في حالة متوسط ​​عدم التحميل الكامل)

10.    معدل التبريد

≥1.2 درجة مئوية/دقيقة (في حالة متوسط ​​عدم التحميل الكامل)

11.    ضجيج العمل

≥75 ديسيبل (يتم قياسه على بعد 1 متر أمام بوابة المعدات و1.2 متر فوق سطح الأرض)

12.    المعيار

GB/T-2423.1-2008 (IEC60068-2-1) الاختبار أ: طريقة اختبار درجة الحرارة المنخفضة.

GB/T-2423.2-2008 (IEC60068-2-2) الاختبار ب: طريقة اختبار درجة الحرارة العالية.

GB/T-2423.3-2016 (IEC60068-2-78:2012) الجزء الثاني من الاختبار البيئي طريقة الاختبار اختبار الرطوبة الثابتة والحرارة للكابينة.

GB/T-2423.4-2008 (IEC60068-2--30:2005) الاختبار البيئي للمنتجات الكهربائية والإلكترونية الجزء 2: طريقة الاختبار اختبار Db: الرطوبة والحرارة المتناوبة (دورة 12 ساعة + 12 ساعة)

GJBl50.3-2009 (MIL-STD-810D) طريقة اختبار درجة الحرارة العالية.

GJBl50.4-2009 (MIL-STD-810D) طريقة اختبار درجة الحرارة المنخفضة.

13.    طريقة الاختبار

GB/T-10586-2008 الشروط الفنية لغرفة اختبار درجة الحرارة المنخفضة

GB/T 5170.1-2016 طريقة الفحص لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء الأول: القواعد العامة

GB/T 5170.2-2017 طريقة فحص معدات الاختبار البيئي الجزء 2: معدات اختبار درجة الحرارة

GB/T 5170.5-2016 معدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - طريقة الفحص - الجزء 5: معدات اختبار الحرارة الرطبة

GB/T5170.18-2005 طريقة التحقق من المعلمة الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية معدات اختبار الدورة المركبة لدرجة الحرارة/الرطوبة

V. خصائص هيكل الغرفة

1.        تخطيط هيكل غرفة الاختبار

تعتمد غرفة الاختبار تصميم الهيكل المتكامل، حيث تكون غرفة الاختبار في الأمام وغرفة التحكم في الخلف؛

تم تجهيز الجزء السفلي من المعدات بعجلات Foma لتسهيل عملية نقل المعدات وتحديد موضعها

الحجرة الخارجية للمعدات مصنوعة من لوح فولاذي مدلفن على البارد، بسمك 1.2 مم ولون رمادي فاتح رقم RAL7035. الحجرة الداخلية مصنوعة من الفولاذ المقاوم للصدأ SUS304# بسمك 1.2 مم؛

تعتمد المعدات هيكل الإطار ككل، ويتم لحام الجزء السفلي من الحجرة بقناة فولاذية لزيادة قوة الحجرة

مادة العزل: رغوة البولي يوريثان الصلبة + ألياف زجاجية بسمك 100 مم

تم تجهيز الجزء الخلفي من المعدات بقاطع دائرة حماية الطاقة الكاملة وكابل إمداد الطاقة وأنبوب الصرف

يستخدم ختم باب الغرفة شريط ختم السيليكون، والذي تم تخصيصه خصيصًا ويتميز بمقاومة درجات الحرارة العالية وغير السمية والمرونة الفائقة

تم تجهيز الجزء السفلي من الغرفة الداخلية بفتحة تصريف يمكنها تفريغ المكثفات بسرعة

يتم وضع فتحة تخفيف الضغط التلقائي في الجزء العلوي من الغرفة

2.              استنزاف المياه

الجزء السفلي من الحجرة الداخلية مجهز بفتحة تصريف، ونظام الصرف مرتب على الجانب الخلفي للمعدات. يتم إدخال أنبوب الصرف في نظام شبكة أنابيب الصرف الصحي للمستخدم (يوفر المستخدم واجهة شبكة أنابيب الصرف الصحي في الموقع)

3.        فتحة تخفيف الضغط

يتم وضع نوافذ توازن الضغط المتعددة على حافة الجزء الخلفي من الحجرة. عندما يتم فتح باب غرفة التبديل أو يتوسع الهواء داخل الغرفة، يمكن تفريغ الضغط بسرعة وبشكل تلقائي؛

4.        باب الغرفة

باب بمفصلة واحدة، حجم واضح فعال W500mm*H750mm

مادة الباب هي نفس مادة الجسم

قفل باب مستورد، مفتوح من الخارج

المادة العازلة بسمك 100 مم هي رغوة البولي يوريثان الصلبة

تم تصميم صينية تجميع المياه أسفل الباب لمنع سقوط الماء المتكثف على الأرض الخارجية؛

5.        مادة الغرفة الداخلية

يتم استخدام لوحة الفولاذ المقاوم للصدأ SUS304#، ويتم استخدام معدات القطع بالليزر الدقيقة لقطع وثني السرير القابل للطي باستخدام الحاسب الآلي، ومن ثم يتم استخدام لحام قوس الأرجون في اللحام الكامل والتلميع والتلميع؛ يبلغ سمك اللوحة الفولاذية 1.2 مم؛ يتم تعيين إطار فهرسة دعم البليت لحامل العينات على جانبي الغرفة الداخلية، والذي يمكنه ضبط التباعد بين رفوف العينات

6.        مادة الغرفة الخارجية

باستخدام صفائح الفولاذ المدرفلة على البارد، يتم استخدام معدات القطع بالليزر الدقيقة للقطع والطي CNC للتشكيل، يليها اللحام والتلميع بلحام قوس الأرجون؛ بعد أن يخضع سطح اللوحة الفولاذية للغسيل الحمضي الشامل لإزالة الصدأ، يتم بعد ذلك معالجته بطلاء الخبز ذو درجة الحرارة العالية. بالمقارنة مع الطلاء الخارجي التقليدي، فإن هذه الطريقة تؤدي إلى مظهر أكثر جمالية ومقاومة معززة للتآكل. سمك اللوحة الفولاذية 1.2 مم (اللون: RAL7035 أبيض).

7.        ختم الشريط المشترك

ينقسم شريط إغلاق الباب إلى طبقتين، الطبقة الداخلية عبارة عن شريط مطاطي من السيليكون يمكنه عزل الحجرة الداخلية بالكامل عن الخارج في ظل ظروف درجات الحرارة العالية والمنخفضة؛ يمكن أن يعمل شريط مطاط السيليكون لفترة طويلة دون تصلب أو شيخوخة في نطاق من -80 درجة مئوية إلى زائد 200 درجة مئوية؛

8.        مفصلات من الفولاذ المقاوم للصدأ

على الجانب الأيسر من باب الغرفة، يتم تثبيت مجموعة من المفصلات عالية القوة. يمكن للمفصلة الواحدة أن تتحمل 3 أطنان من القوة أفقيًا وتستمر في الانحناء في الاتجاه المعاكس. تتشوه قطعتا المفصلة تمامًا وتندمجان في قطعة واحدة دون أن تنكسر؛

9.        مقبض الباب

قفل الباب عبارة عن قفل باب شد الأسطوانة:

يتم استخدام باب الغرفة في الداخل والخارج، باستخدام مبدأ الرافعة، بإلحاح قوي، وتوفير القوة، ويمكن فتحه وإغلاقه بيد واحدة.

10.    هيكل منفذ الهواء

يتم اعتماد وضع الدوران الداخلي القسري مع دوران الرياح القوي، حيث يخرج الهواء من الأعلى ويعود إلى الأسفل. يمكن للوحة التوجيه الخاصة بالمنفذ توزيع الهواء البارد والساخن على الجزء الداخلي بالكامل من جسم التخزين، وهو موحد ومستقر

11.    عجلة الرياح الألومنيوم

تتميز عجلة الرياح المصنوعة من الألومنيوم ذات الطرد المركزي متعددة الأجنحة بخصائص الوزن الخفيف وحجم الهواء الكبير وضغط الرياح العالي ومقاومة درجات الحرارة العالية والمنخفضة ومعامل التمدد الصغير وضوضاء التشغيل المنخفضة.

12.    نافذة المراقبة

تم تجهيز باب الصندوق بنافذة مراقبة زجاجية مجوفة متعددة الطبقات، تتميز بجهاز تسخين كهربائي (قابل للتعديل تلقائيًا) مضاد للصقيع ومضاد للتكثيف. النافذة مزودة بمجموعة من مصابيح إضاءة النافذة، مما يسمح لك بمراقبة حالة اختبار العينات داخل الصندوق بوضوح من خلال نافذة المراقبة في أي وقت.

13.    اتصال الصك

يتم فتح فتحة واحدة على الجانب الأيسر من الحجرة، بقطر 100 مم، ويتم توفير غطاء الثقب وسدادة هلام السيليكا

14.    اختبار رف المواد

الفولاذ المقاوم للصدأ SUS304# مثقوب ومثني على شكل شبكة، وهو سهل الاستخدام. يمكن تعديل المسافة بين رفوف المواد بما لا يقل عن 45 مم، ويوجد رفين قياسيين للعينات

15.    مبدأ دوران الهواء

مروحة عالية الطاقة مدفوعة بمحرك خارجي بعمود من الفولاذ المقاوم للصدأ، محرك المروحة خارجي؛

يتم تشغيل الهواء بواسطة المحرك ويتدفق عبر السخان ومبخر التبريد.

بعد تسخينه/تبريده بالكامل إلى قيمة درجة الحرارة المطلوبة، يدور الهواء داخل الحجرة ويتبادل الحرارة مع العينة من خلال الحمل الحراري

يتم إجبار الهواء على الدوران باستخدام محرك ذو عمود طويل غير متزامن ذو جهد منخفض ومقاوم لدرجة الحرارة العالية

يتم استخدام مروحة طرد مركزي متعددة الأجنحة، وشفرات سبائك الألومنيوم تحرك الهواء

16.    مبدأ نظام التحكم في درجة الحرارة

سخان كهربائي بسلك من سبائك النيكل والكروم عالي الجودة، تحكم SSR، مزود بمفتاح درجة حرارة مستقل للحماية من درجة الحرارة الزائدة

عندما يتم تنشيط السخان، سترتفع درجة حرارة السطح.

يتم تسخين الهواء الحراري بواسطة سلك التسخين، ويتم توسيع الحرارة إلى الهواء والعينة الموجودة في الغرفة، وذلك من أجل التسخين والإحماء.

يتم التحكم بدقة في طاقة التسخين عن طريق خوارزمية PID، ويتم ضبط طاقة الخرج عن طريق مرحل الحالة الصلبة.

يوفر نظام التبريد ما يكفي من مادة التبريد ذات درجة الحرارة المنخفضة للمبادل الحراري، بحيث تكون درجة حرارة المبادل الحراري أقل من درجة حرارة الهواء. يتم امتصاص الحرارة الموجودة في الهواء وإخراجها من الغرفة بواسطة المبادل الحراري، بحيث تنخفض درجة حرارة الهواء ويتم تحقيق تأثير التبريد.

يتم التحكم بدقة في قوة التبريد عن طريق خوارزمية PID، ويتم ضبط تدفق غاز التبريد وقدرة التبريد عن طريق صمام الملف اللولبي.

سادسا.رالتبريدنظام

1.       ضاغط التبريد

يتم اعتماد ضاغط درجة الحرارة المنخفضة المستورد من أوروبا

2.       طريقة التبريد

مكثف زعانف مبرد بالهواء، تبديد حرارة مروحة التبريد

3.       مقياس التبخر

مبادل حراري أنبوبي ذو زعانف

4.       مجموعة اختناق

صمام التمدد الحراري، الأنبوب الشعري

5.       وضع التحكم في الثلاجة

تقوم وحدة التحكم المنطقية القابلة للبرمجة لنظام التحكم تلقائيًا بضبط حالة تشغيل آلة التبريد وفقًا لظروف الاختبار

دائرة تبريد غاز إرجاع الضاغط

6.       ملحقات التبريد المستوردة

7.       المكثف التبخيري

إن المبادل الحراري للوحة مع لحام النحاس ذو درجة الحرارة العالية لديه مساحة سطح صغيرة، وفقدان صغير للطاقة وكفاءة عالية في نقل الحرارة

8.       كريوجين

استخدم R404a/R23، وهو مبرد صديق للبيئة بمؤشر استنفاد الأوزون يبلغ 0

9.       عملية لحام تعبئة النيتروجين

يوصى باستخدام أنابيب نحاسية عالية الجودة خالية من الأكسجين لخط أنابيب التوصيل ذو درجة الحرارة المنخفضة، ويجب ضمان جودة اللحام لخط الأنابيب وملء النيتروجين وعملية منع التسرب بالضغط العالي لمدة 48 ساعة.

10.   التحكم في توفير الطاقة

إن تطبيق تقنية موازنة التبريد في أنظمة التبريد يمكن أن يوفر ما يقرب من 30% من الطاقة الكهربائية، مما يقلل بشكل فعال من تكاليف التشغيل. كما هو موضح في الشكل أعلاه، يتم تحقيق التوازن الحراري عن طريق ضبط كمية مخرجات التسخين للحفاظ على درجة حرارة ثابتة. وهذا يعني أنه مع قدرة التبريد الثابتة للضاغط، فإن التسخين سيزداد بمرور الوقت، مما يؤدي إلى إهدار الطاقة ونفقات غير ضرورية للمستخدمين. وفي المقابل، تحافظ تقنية الموازنة الباردة على درجة حرارة ثابتة عن طريق ضبط قدرة تبريد الضاغط. عندما تقترب درجة الحرارة من النقطة المحددة، تنخفض قدرة التبريد تدريجيًا من خلال تنظيم PID لتحقيق درجة حرارة مستقرة (نظريًا، يمكن تحقيق ناتج تسخين صفر، ولكن في الإنتاج الفعلي، هناك دائمًا كمية صغيرة من ناتج التسخين)، وبالتالي تحقيق هدف الحفاظ على الطاقة

11.   مميزات نظام التبريد

أ.يتم اختبار خط أنابيب النظام بأكمله للتأكد من عدم وجود تسرب عن طريق ضغط 22 كجم.

ب.أنظمة التدفئة والتبريد مستقلة تمامًا.

ج.مجهزة بالخصائص التقنية الاحترافية للشركة، فهي تمنع ارتفاع درجة الحرارة وتدفق الهواء عالي الضغط من إتلاف نظام التبريد.

د.يتم التحكم بشكل كامل في جميع إجراءات تشغيل نظام التجميد بواسطة وحدة تحكم الكمبيوتر الصغير.

ه.يحتوي الجزء السفلي من الضاغط على صينية مياه يمكنها جمع الماء المتكثف الناتج عن عملية التجميد.

ف.يحتوي الضاغط على مستشعر درجة الحرارة PTC الخاص به، والذي يمكنه تحقيق الحماية من درجة الحرارة الزائدة عند ارتفاع درجة حرارة الضاغط.

ز.يحتوي الضاغط على واقي ضغط الزيت الخاص به لتحقيق حماية ضغط الزيت للضاغط.

ح.تقوم أجهزة حماية الضغط العالي والمنخفض بمراقبة ضغط مادة التبريد أثناء تشغيل الجهاز. بمجرد أن يكون ضغط غاز التبريد أعلى من الضغط الحدي للنظام أو أقل من الحد الأدنى للضغط الذي حدده النظام، سيتم إصدار إنذار على الفور وسيتم قطع مصدر الطاقة حتى تتم إزالة العطل.

أنا.يستخدم نظام التبريد أجزاء العلامة التجارية المستوردة، ذات جودة موثوقة، لضمان استقرار النظام.

سابعا. نظام التحكم الكهربائي

1.تحكم

شاشة TFT LED LCD تعمل باللمس مقاس 7 بوصات (عالية الوضوح، دقة 1024*600)، تحكم ذكي PID متعدد المجموعات. يعرض مباشرة قيمة القياس الحالي (PV)؛ عرض درجة الحرارة عرض درجة حرارة مراقبة متعددة القنوات قابلة للتوسيع؛ يمكن أن يظهر رقم البرنامج، والجزء، ووقت التشغيل، وعدد الدورات؛ عرض الرسم البياني المنحني. عرض حالة إخراج التتابع وPID

2.وضع التشغيل

تشغيل البرنامج، عملية القيمة الثابتة. العملية برمتها للتحكم الآلي الذكي PID

3.نموذج التحكم

يتم ضبط التحكم في مجموعة الرطوبة ودرجة الحرارة/التحكم الفردي في درجة الحرارة تلقائيًا وفقًا لقيمة ضبط الرطوبة

4.لغة

يحتوي على شاشة تبديل بين الصينية والإنجليزية والروسية

5.وضع الإعداد

واجهة تشغيل الحوار بين الإنسان والآلة، والإدخال باللمس

6.إدخال درجة الحرارة والرطوبة

درجة PT100 مقاومة بلاتينية دقيقة

7.دقة العرض

درجة الحرارة: 0.01 درجة مئوية؛ الرطوبة: 0.1% ر؛ الوقت: 1 دقيقة؛

8.قدرة البرنامج ووظيفة التحكم

الحد الأقصى لعدد البرامج التي يمكن استخدامها: 100 مجموعة، يمكن أن يتكون البرنامج الواحد من 1 إلى 100 مقطع؛ يمكن تكرار الأمر حتى 999 مرة، ويمكن ضبط إعداد المنحدر للبرنامج من خلال محور الوقت، ويمكن ضبط كل مقطع بين البرامج على 99 ساعة و99 دقيقة كحد أقصى، ودقيقة واحدة على الأقل، ويمكن ضبطه للاستخدام المشترك

ويتميز بوظائف التحرير والمسح والإدراج. يحتوي على تحكم في إخراج إشارة الوقت (للتحكم في إجراءات التشغيل/الإيقاف للكائن قيد الاختبار). أثناء تنفيذ البرنامج، فإنه يدعم تخطي المقاطع وعقد الوظائف. يمكن تعديل الشاشة للإضاءة الخلفية، مع إعدادات مدة الإضاءة الخلفية القابلة للتعديل. تسمح وظيفة حماية شاشة العرض بإعدادات إيقاف التشغيل في الوقت المحدد أو يدويًا. تتوفر وظائف النسخ المتماثل للبرنامج، والنسخ، والاتصال، ووظائف تحرير البرنامج مثل تحديد عناوين التجربة. يتضمن ذاكرة برنامج إيقاف التشغيل، وإعادة التشغيل التلقائي عند إعادة الاتصال، ووظائف بدء التشغيل وإيقاف التشغيل المجدولة. يتم أيضًا توفير وظائف ضبط التاريخ والوقت، ووظائف قفل الشاشة والمفتاح (LOCK)، ووظائف عرض الصور في وضع الاستعداد

9.وضع التحكم في الإخراج

PID + SSR إخراج التحكم الآلي. التعديل التلقائي PID لإخراج التسخين؛ يحتوي التبريد على طرف بارد وتحكم إلكتروني في صمام التمدد متعدد القنوات، والذي يمكنه ضبط الصمام المقابل لضبط حالة عمل الضاغط وفقًا لدرجة حرارة الشفط والعادم وضغط الضاغط. يمكن للتحكم الإلكتروني في صمام التمدد التبديل بين التحكم في ضغط التبخر والتحكم التقليدي في درجة الحرارة

10.وظيفة الاتصال

يمكن الاتصال بالكمبيوتر لعرض المنحنى والحصول على البيانات؛

يمكن استخدامه كنظام مراقبة وتحكم عن بعد؛

يمكن التحكم في أجهزة متعددة بشكل متزامن؛

RS-485/RS-232

منفذ إيثرنت RJ45

لعب USB.

11.تخزين القرص يو

يمكن توصيله بمنفذ USB 1G-32G لتنزيل المنحنيات التاريخية والبيانات التاريخية ومعلمات نظام التحكم والوظيفة القابلة للتبديل السريع

12.طريقة تسجيل البيانات

يمكن لذاكرة الوصول العشوائي (RAM) المزودة بحماية البطارية حفظ القيمة المحددة للجهاز وقيمة أخذ العينات ووقت أخذ العينات لمدة 8-10 سنوات؛ يمكن ضبط فترة تسجيل المنحنى من 30 إلى 180 ثانية، ويمكن لأقصى وقت للذاكرة تخزين منحنيات تاريخية مستمرة لمدة 90 يومًا. يمكن حفظ البيانات التاريخية (عندما يكون وقت أخذ العينات دقيقة واحدة) لأكثر من 10 سنوات دون استخدام متواصل

13.وظيفة إيقاف تشغيل الذاكرة

يمكن ضبط وضع استرداد انقطاع التيار الكهربائي على النحو التالي: التشغيل الساخن/التشغيل البارد/الإيقاف.

14.وظيفة بدء الحجز

يمكن ضبط وقت بدء التشغيل حسب الرغبة. بعد تشغيل الطاقة، سيتم تشغيل الجهاز تلقائيًا عند انتهاء الوقت.

15.الأنظمة المتوافقة مع البرمجيات

نظام التشغيل ويندوز

16.وظائف البرمجيات المفتوحة

يدعم رمز إرسال المستوى العلوي لجهة خارجية للتحكم في وظائف تشغيل الجهاز وإيقافه وتسجيل البيانات

ملاحظة: توفر وحدة التحكم رموزًا وظيفية، ويمكن للمستخدم تحرير برنامج الكمبيوتر العلوي لتحقيق مراقبة وتحكم موحدين

17.اتصالات الشبكة

يمكن توصيله بشبكة إيثرنت من خلال البرامج الاحترافية. يمكن إجراء التحكم عن بعد والمساعدة عن بعد من خلال الشبكة، ويمكن جمع بيانات الاختبار من خلال الشبكة. يمكن التحكم في أجهزة متعددة في نفس الوقت.

18.عرض الوضع

في الجزء العلوي من الجهاز، تم تثبيت إنذار صوتي وضوئي أسطواني ثلاثي الألوان (باستخدام خرزات LED)؛ عند انتظار بدء التشغيل أو اكتمال التشغيل، يكون الضوء الأصفر قيد التشغيل دائمًا؛ عند التشغيل بشكل طبيعي، يكون الضوء الأخضر قيد التشغيل دائمًا؛ عند إيقاف الطوارئ أو إنذار خطأ المعدات، يكون الضوء الأحمر قيد التشغيل دائمًا ويكون الجرس متقطعًا؛

19.مروحة تعميم

مقاوم لدرجات الحرارة العالية، محرك ذو عمود طويل، يتم تثبيت المحرك في المساحة الخارجية، ويمتد العمود إلى الداخل، ويتم تثبيت عجلة مروحة التحريك في نهاية العمود. تعمل إجراءات العزل الحراري الخاصة ونظام تبديد الحرارة على تحسين سلامة المحرك.

20.وضع التحكم في التدفئة

يرسل جهاز التحكم في درجة الحرارة الأوامر بناءً على درجة الحرارة المحددة والإشارات الصادرة من مستشعر درجة الحرارة داخل غرفة الاختبار. إنه ينظم إخراج السخان من خلال دائرة منطقية، ويتحكم في وحدة SSR. يعمل النظام بشكل موثوق، بدون أي اتصالات أو شرارة، وعمر طويل، وانخفاض مستوى الضجيج، وعدم وجود تداخل كهرومغناطيسي. إنه يتميز بسرعة التبديل السريعة، والقدرة القوية على مقاومة التداخل، والحجم الصغير، ومقاومة الاهتزاز، ومقاومة الصدمات، ومقاومة الانفجار، ومقاومة الرطوبة، ومقاومة التآكل. إنه يحقق التحكم المباشر في الأحمال عالية التيار باستخدام الحد الأدنى من إشارات التحكم.

ثامنا. نظام حماية السلامة

1.        حماية من درجة الحرارة الزائدة

تم تجهيز غرفة الاختبار بجهاز حماية إلكتروني مستقل قابل للتعديل من درجة الحرارة الزائدة وحماية توازن الضغط التلقائي.

2.        نظام التبريد

ارتفاع درجة حرارة الضاغط، حماية الضغط العالي، حماية التيار الزائد للمحرك.

3.        مروحة تعميم

حماية الزائد

4.        سعر حراري

حماية من درجة الحرارة الزائدة: حماية من ماس كهربائى

5.        نظام الترطيب

مرطب للحماية من نقص الماء الناتج عن الحروق الجافة، مرطب للحماية من درجات الحرارة القصوى، حماية من دائرة قصر المرطب

6.        العرض العام

حماية من التسرب، حماية من الحمل الزائد والدوائر القصيرة، فقدان الطور، الطور العكسي، الجهد المنخفض، حماية الجهد الزائد

7.        دائرة التحكم

الزائد وحماية ماس كهربائى

8.        نظام تبريد الضاغط

حماية الزائد من مروحة التبريد

تاسعا. معايير القبول والتحقق من طرف ثالث

1. معايير القبول: المؤشرات الفنية تكون وفقاً للطرق المحددة في "الاتفاقية الفنية" الموقعة بين الطرفين.

2. طريقة القبول: يتم القبول الرسمي على موقع المشتري.

3. قبل التسليم، يجب على المشتري دعوة طرف ثالث (تمت معايرته بواسطة المركز الوطني لاختبار جودة معدات الاختبار البيئي وإصداره مع تقرير فحص صالح) للمشاركة

ويتحمل المشتري رسوم القبول. إذا كان القبول الأول غير مشروط، فإن تكلفة القبول الثاني بعد تحسين المورد يتحملها المورد

الأموال التي يتحملها الطرف المعني.

4. يجب على العميل أن يعهد إلى المركز الوطني لاختبار جودة معدات الاختبار البيئي للتحقق من المعدات

X. قائمة المواد الرئيسية

الحادي عشر. مصنع معدات الأجهزة المساندة والبيانات

1.        قائمة التعبئة مصنع المعدات                                   1 نسخة

2.        المعدات والرسم التخطيطي الكهربائي                        1 نسخة

3.        دليل تعليمات المعدات                                   1 نسخة

4.        شهادة المعدات                                          1 نسخة

5.        بطاقة ضمان المعدات                                       1 نسخة

6.        تقرير اختبار مصنع المعدات                                    1 نسخة

7.        شاش مبلل                                                   5 قطع

8.        برنامج مراقبة وحدة التحكم CD-ROM                          1 قطعة

9.        اختبار علبة رف العينة                                          2 قطعة

10.    اختبار شريط دعم حامل العينة                                4 شرائح

الثاني عشر. ضمان الجودة والالتزام بالخدمة

1.        الغرض: تمشيا مع مفهوم المنفعة المتبادلة والخدمة المربحة للجانبين، تلبية احتياجات العملاء بالكامل وتحقيق الغرض من رضا العملاء.

2.        ما قبل البيع: الاستشارة الفنية المهنية، واقتراح خطة اختبار المنتج، وتركيب غرفة الاختبار وخطة البناء؛

3.        في البيع: التواصل مع العملاء، تقرير التقدم، التوجيه، التثبيت، التصحيح، التشغيل التجريبي، وما إلى ذلك، التعاون مع قياس العملاء؛

4.        تمرين(الصين المحلية والدول الأجنبية تحتاج إلى التفاوض مع البائع): وفقًا لمتطلبات العقد، يمكن إجراء التدريب في الموقع عند تركيب المعدات وتصحيح أخطائها للمستخدم ووضعها في الخدمة؛ يمكن ترتيب المستخدمين للحضور إلى الشركة للحصول على تدريب فني في الموقع عندما يتم تصحيح أخطاء المعدات في المصنع، حتى يتمكن العملاء من فهم أداء المعدات، وتدريب طريقة الاستخدام الصحيحة، وتقليل الفشل الناجم عن الاستخدام غير السليم للمعدات، وتوفير تكاليف الصيانة للعملاء؛

5.        خدمة ما بعد البيع: التدريب الفني: التشغيل والاستخدام، والصيانة والرعاية اليومية، واكتشاف الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها؛ المتابعة المنتظمة: فحص المعدات، وإزالة الأخطاء، ونقل أحدث معلومات الصناعة؛ الدعم الاحتياطي لقطع الغيار والملحقات المتخصصة؛ موظفو صيانة متخصصون في قسم خدمة ما بعد البيع لضمان حل الأخطاء في الوقت المناسب وبفعالية، وتوفير خدمات الإصلاح السريعة؛

6.        التزام الخدمة(الصين المحلية والدول الأجنبية تحتاج إلى التفاوض مع البائع):

الطريقة: خط ساخن لخدمة العملاء على مدار 24 ساعة طوال أيام الأسبوع وبريد إلكتروني مخصص للخدمة؛ المتطلبات: تقديم إجابة واضحة خلال 4 ساعات. بالنسبة للخدمات في الموقع، يلزم الوصول خلال 24 ساعة داخل المحافظة و24 ساعة خارج المحافظة؛ من دونغقوان أو مكاتب الشركة المحلية، سيكون الموظفون المتفانون مسؤولين عن المبيعات وخدمة ما بعد البيع لمنتجات الشركة في المنطقة؛ بناءً على ظروف محددة، يمكن التفاوض على وقت الإصلاح وفقًا لاحتياجات العميل؛ من تاريخ القبول، خلال فترة الضمان لمدة عام واحد، ستوفر شركتنا إصلاحات مجانية (باستثناء الأضرار الناجمة عن الكوارث الطبيعية، أو خلل في الطاقة، أو الاستخدام غير السليم، أو الصيانة). إذا فشلت المعدات في العمل بشكل صحيح بسبب مشكلات جودة التصنيع في غرفة الاختبار في ظل الظروف التي يلتزم فيها العميل بقواعد التخزين والاستخدام والتركيب، فسوف يرسل المورد موظفي صيانة لإجراء إصلاحات مجانية عند الإخطار، وفقًا للجدول الزمني لالتزام الخدمة. بعد فترة الضمان، في حالة ظهور أي مشكلات مع المعدات، يلتزم المورد بمعالجتها على الفور وقد يتحمل تكاليف الإصلاح والمواد حسب الاقتضاء.

الثالث عشر. التعبئة والتغليف والنقل:

1. التعبئة والتغليف: غرف تعبئة النقل التي تلبي متطلبات QB/BWD008-2001

2. وسيلة النقل : بالشاحنات

الرابع عشر. مخطط هيكل الغرفة
